Подвесной шкаф для инструмента - 3

[tesanoff]

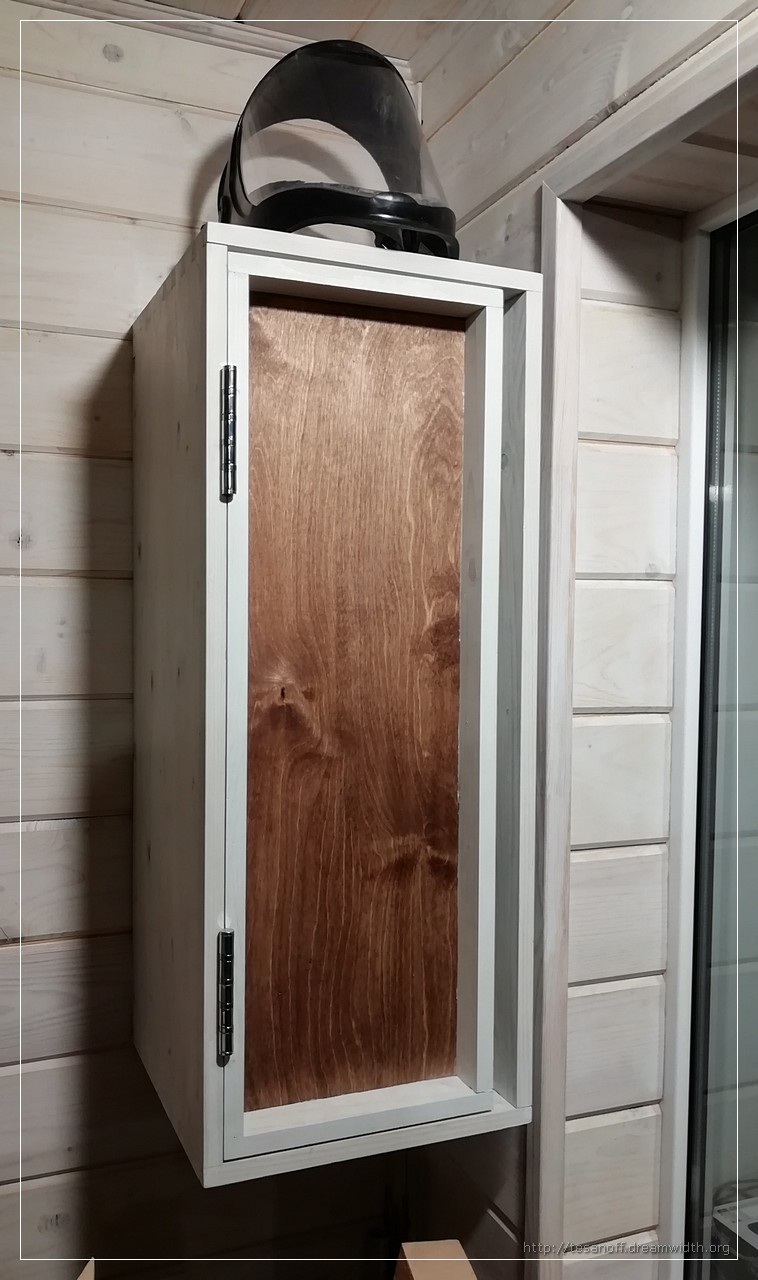

В общем, первый предмет из триптиха "подвесной шкаф для инструмента" готов. Повешено на стену и частично загружено всяким полезным.

Вот вид на внутренности:

Подвесить шкаф на стену в моём случае было непросто. Потому что моя лоджия облицована имитацией бруса. А по этой стене, вдобавок, между вагонкой и бетонной стеной проложены кабеля и трубки для кондиционера. И поэтому зазор между досками и стеной порядка 10 см. Понятно, что тяжелый подвесной шкаф к вагонке крепить нельзя. Надо крепить на бетонную стену. Для этого пришлось извернуться.

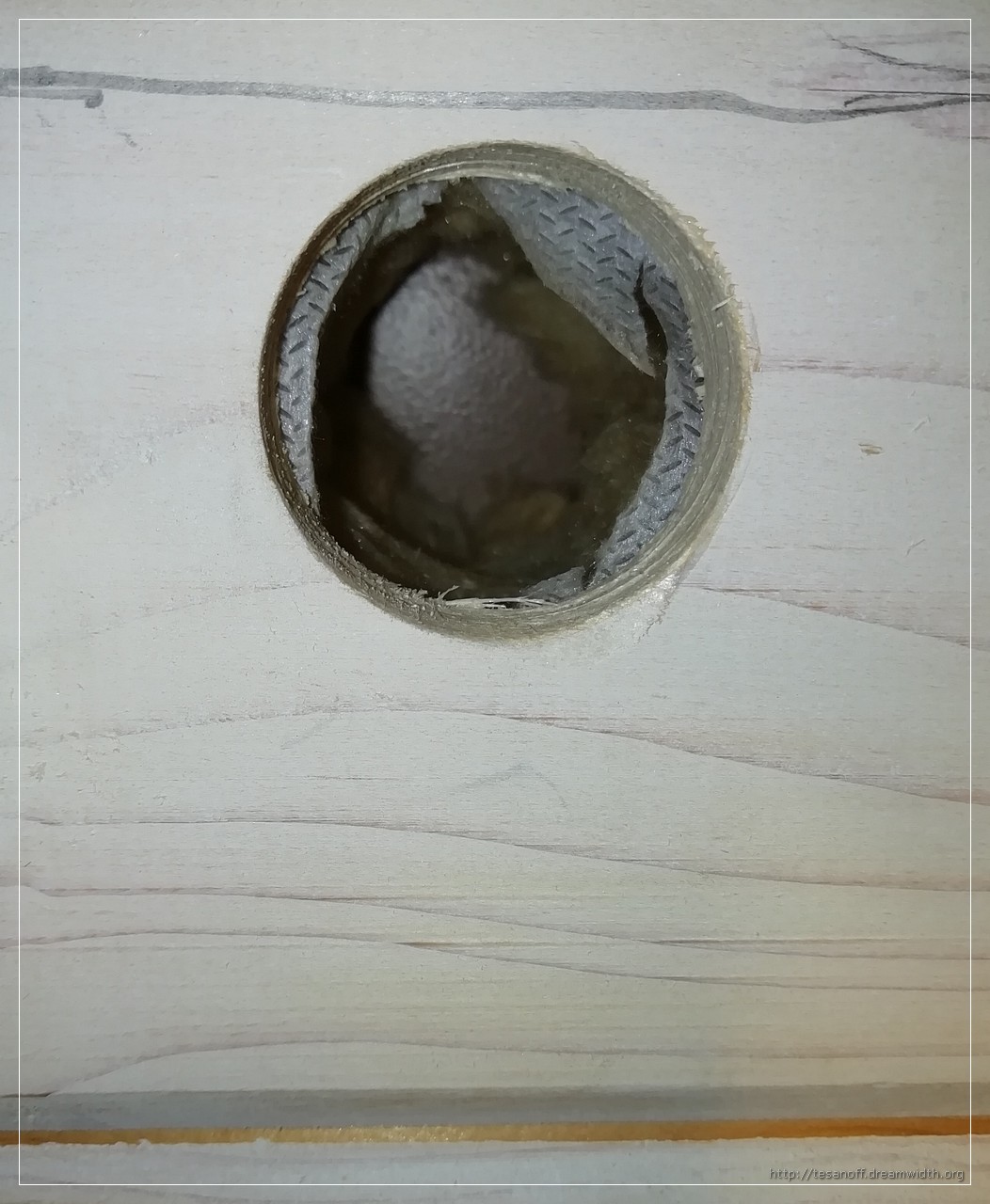

Для начала в вагонке я просверлил отверстие 35 мм. Вот какой живописный вид через него открылся:

Собственно, именно на этом этапе мне удалось измерить зазор между вагонкой и стеной.

Далее - просто. На токарном станке вытачивается деревянная втулка диаметром 35 мм (чтобы проходила в отверстие в вагонке) и длиной 105 мм (чтобы одним торцом упиралась в стену, а другой торец был заподлицо с наружной поверхностью вагонки. Вдоль оси втулки сверлится сквозное отверстие диаметром 10 мм, чтобы через него мог пройти анкер. Втулка вставляется в отверстие, упирается в стену и сквозь неё буром сверлится отверстие в бетонной стене, чтобы в этом отверстии мог закрепиться анкер. Я использовал анкеры диаметром 10 мм и длиной 180 мм.

В результате при затягивании анкера усилие через втулку будет передаваться на стену, а не на вагонку. Собственно, всё.

Технологию изготовления самого шкафа и технологию подвешивания считаю отработанной. Осталось сделать ещё один такой маленький шкафчик, и большой шкафчик, который разместится между маленькими.
