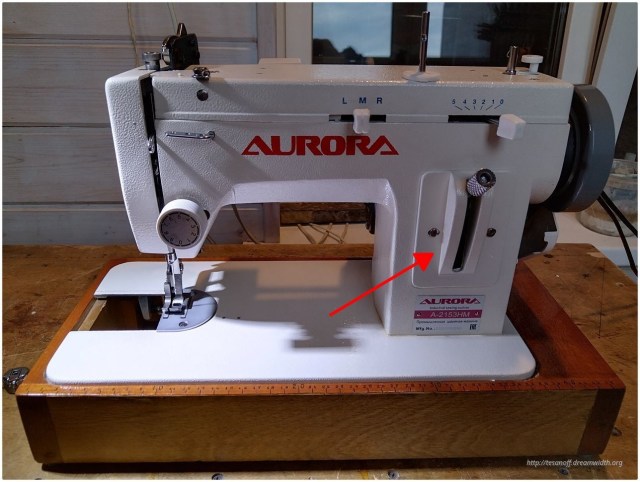

tesanoffУ моей новой швейной машинки, само собой, есть недостатки. Один из них - дебильная настройка длины стежка. Отвечает за неё вот эта деталь, показанная стрелкой (см. рис. 1):
Предполагается, что наконечник рычага будет закручиваться именно настолько, чтобы при движении вверх упираться в "горб" на указанной пластине так, чтобы стежок при этом был желаемой длины. Ну, оно именно так и работает, как бы. При этом, если надо сделать,например, закрепку, т.е. 2-3 стежка в обратном направлении, то приходитьсяс амому заботиться о том, чтобы обратные стежки были той же длины, что и прямые. Потому что при движении рычага вниз, никакого ограничителя нет, и если давить до упора, то получим обратный стежок максимальной длины.
То есть неудобства два:
Техническая мысль американцев, торгующих "тюнингованной" версией этой швейной машинки, эту проблему решила путём замены пластины регулятора на такую:
Там есть два упора (верхний и нижний), перемещающихся в соответствующих пазах. Можно настроить максимальную длину как прямого, так и обратного стежка. И при включении реверса просто давить рычаг вниз до упора, не задумываясь о точной позиции рычага.
Ну, в общем, тоже хочу.
Начал я искать, из чего бы сделать аналог этой самой пластины (всякие там уголки и прочее). И в результате я довольно неожиданно пришёл к идее напечатать эту самую пластину регулятора на 3D принтере. Из нейлона. Нарисовал я модель (в Компасе) и отдал на печать. Вот результат:
По технологическим причинам, изделие состоит из 2 элементов: сама пластина и скоба с направляющими для упоров. Части стянуты тремя нержавеющими винтами М3. На фото видны необрезанные пока винты, которые торчат наружу (надо подрезать по длине). На машинке всё это выглядит вот так:
Стоимость печати - 700 рублей. Вряд ли я смог бы это сделать быстрее, дешевле и лучше.
И только потом, дома, я сообразил, что надо было прямоугольные гайки, которые скользят в пазах, тоже печатать на притнере (тело из нейлона, а внутри в 6-гранном пазу закладная стандартная гайка). Но уже поздно. Не привык я ещё мыслить подобным образом; как собирался пилить эти гайки из стального листа, так и собирался до самого последнего момента. Именно так и придётся теперь делать.
