Подвесной шкаф для инструмента - 11

[tesanoff]

Я сегодня, наконец, повесил на стену основную, среднюю секцию шкафчика. Вот он, красавец:

О некоторых особенностях настенного крепления на мою стену я уже упоминал. Но, наверное, имеет смысл показать всё на картинках.

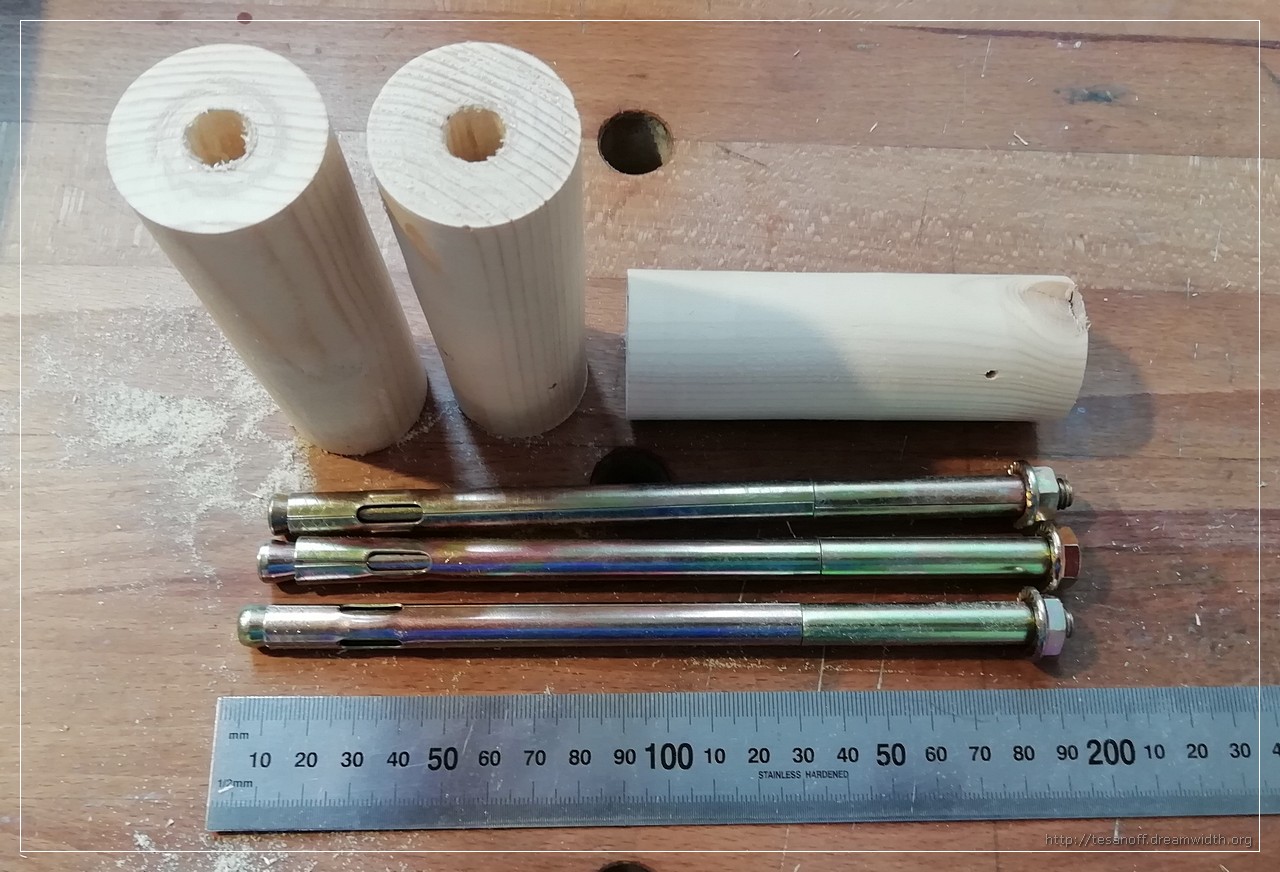

Крепление происходит на "французский подвес". Настенная планка крепится 10-миллиметровыми анкерами через деревянные втулки-проставки. Вот они:

Длина втулки - это как раз расстояние между поверхностью бетонной стены и наружной поверхностью вагонки. Настенная планка прижимается анкером через втулку к бетонной стене. Таким образом, вагонка практически не несёт никакой нагрузки.

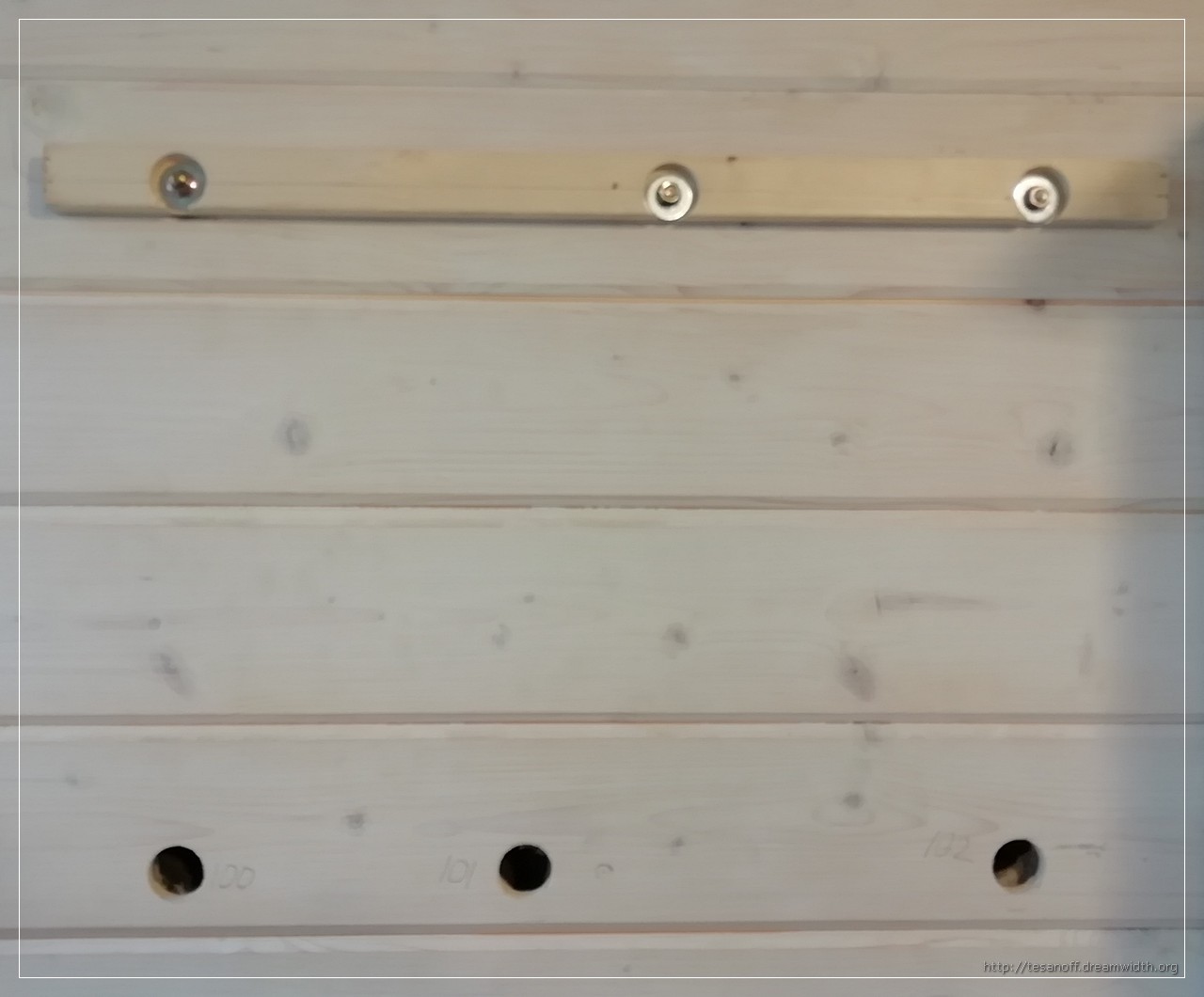

Вот как выглядит уже прикрученная верхняя планка и отверстия в вагонке для втулок крепления нижней планки:

Центральные отверстия пришлось сделать не по центру планок, чтобы не повредить брусок, к которому крепится сама вагонка.

Вот обе планки прикручены:

А вот подвешенный шкаф. Пока без дверок:

Ну а шкаф с дверками (но пока без внутренних полок) - на первом фото.

Теперь, скорее всего, буду делать крепления для инструментов на дверках и грузить шкафчики барахлом. Токарные резцы, пилы, стамески, и т.п. Очень интересно, чего у меня теперь больше: места для подвешивания, или инструментов.

В общем, очередные выходные прошли не зря.

Перед изготовлением левого узкого шкафчика-пенала я, пожалуй, возьму творческую паузу. Очень соскучился по токарному станку.

Comments

[dimas]

То есть у тебя в вагонке отверстие такого же диаметра как втулка?
А не великовато ли плечо для анкера получается? В ящик то не один килограмм собираешься положить ... Или таки получается часть опоры на вагонку перенести?

[tesanoff]

Даже с такой длиной втулки основное усилие на анкер будет "на вырывание" (из за большого диаметра втулки). Один анкер держит весьма большое усилие, а у меня их шесть. Я верхнюю планку подёргал; почти повис на ней. Вроде норм держит.
Ну и вагонка неизбежно какое-то ненулевое усилие примет на себя. Не то чтобы я на это рассчитывал, но...

Диаметр отверстия в вагонке равен диаметру втулки, да.
